Kinder und Jugends Psychiatrie

2012

Aachen

Ziel ist es ein Gebäude zu errichten, welches in einer Jahresbilanz keine Energie benötigt. Dies wird durch einen optimierten Entwurf in Verbindung mit solarer Energiegewinnung, Erdwärmenutzung und passiver Kühlung erreicht.

  • Niedrige Transmissionsverluste durch kompakte Bauweise und sehr guten Wärmeschutz
  • Gutes Raumklima im Sommer durch niedrige Strahlungseinträge und umfangreiche Nachtauskühlung
  • Hohe Luftqualität durch weitreichende natürliche Lüftung in Kombination mit optionaler dezentraler, mechanischer Lüftung
  • Geringer Strombedarf für Beleuchtung und Lüftungsantrieb
  • Einfaches Technikkonzept mit geringen Investitions und Wartungskosten
  • Keine aktive Kühlung, Erschliessung des Erdreichs, Wärmepumpe für die Heizung
  • Solarthermie zur Warmwasserbereitung
  • Photovoltaikanlage für Wärmepumpe, Beleuchtung und Hilfsenergie

Um den Energie- und Technikaufwand zu minimieren wird als effiziente Ausgangsbasis zunächst ein optimiertes Gebäudekonzept vorgesehen.

  • Gutes A/V Verhältnis
  • Atrien und Wintergärten und als Zwischenklimazone
  • Nutzung passiver Solargewinne über das Atriumdach
  • Weitreichende natürliche Belichtung der Aufenthaltsszonen

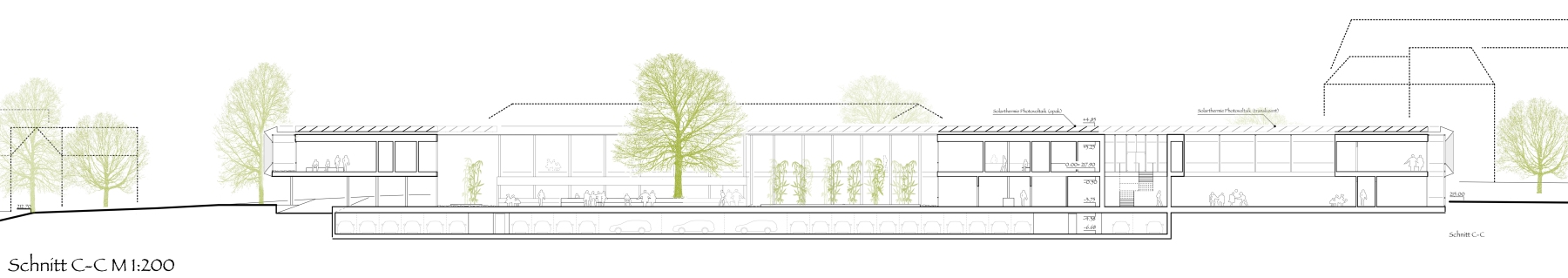

Atrium als saisonales klimatisches Element welches den Anforderungen in den verschiedenen Jahreszeiten angepaßt werden kann.

  • Zuluftführung über einen Erdkanal
  • Abluftführung über Thermik und Wind (Lee-Öffnungen)
  • Natürliche Belichtung von Aufenthalts- und Erschliessungzonen

Winter:

  • Pufferzone zur Reduktion der Transmissionsverluste
  • Nutzung pasiver Solargewinne
  • Belüftung der Innenzonen über vorkonditionierte Luft

Übergangszeit:

  • Be- / Entlüftung je nach Außen- und Innenklima
  • Fensteröffnung zum Innenraum
  • Weitreichende Durchlüftung des Gebäudes

Sommer:

  • Vorgekühlte Zuluft über den Erdkanal
  • Umfangreiche Nachtlüftungsmöglichkeit
